SCHANZ

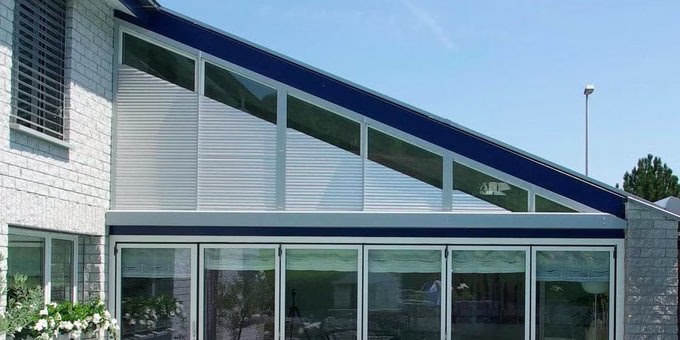

Studio Star
Schrägrollladen für kreative Fensterformen, spitze oder stumpfe Winkel, Schrägen und Rundbögen; je nach Projekt elektrisch oder auch manuell bedienbar.
PLANIGRAPH × SCHANZ · Schrägrollladen
Sonnenschutz, der der Fensterform folgt.
Giebel, Dreieck, Trapez, Rundbogen oder durchgehende Schräge: SCHANZ Studio Star ist für Fenstergeometrien entwickelt, bei denen klassische Rollladen an konstruktive Grenzen kommen.
SCHANZ Schrägrollladen
Form, Laufrichtung und Lichtwirkung gehören zusammen.
Studio Star ist für spitze, schräge, halbrunde, runde und auch gerade Fenster vorgesehen. Je nach Fensterform kann der Rollladen von unten nach oben oder von oben nach unten laufen.
PLANIGRAPH klärt Geometrie, Einbaufläche, Kastenlage, Führung, Profilwahl, Farbe und Bedienung vor der Bestellung.
Dreieck
Trapez
Giebel
Rundbogen
Dachschräge
Nachrüstung
SCHANZ Systeme
Systeme für unterschiedliche Geometrien.
Studio Star, Select Profil und Sonderbauformen decken unterschiedliche Anforderungen ab. Fensterform, Laufrichtung und gewünschte Lichtwirkung bestimmen die passende Ausführung.
SCHANZ
Select Profil
Perforierte Lichtschienen für dosiertes Tageslicht bei geschlossenem Behang. Voll-Profil und Select Profil können projektbezogen kombiniert werden.
SCHANZ Sonderbauform

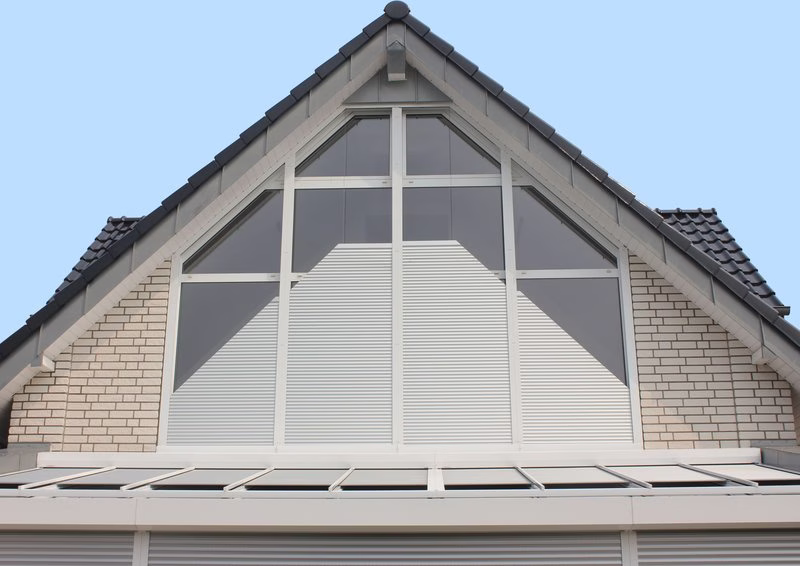

Studio Star SO
Für über die gesamte Breite abgeschrägte Fenster. Der Rollladenkasten folgt parallel dem Dachverlauf; SCHANZ nennt dafür Neigungen von 10° bis 45°.

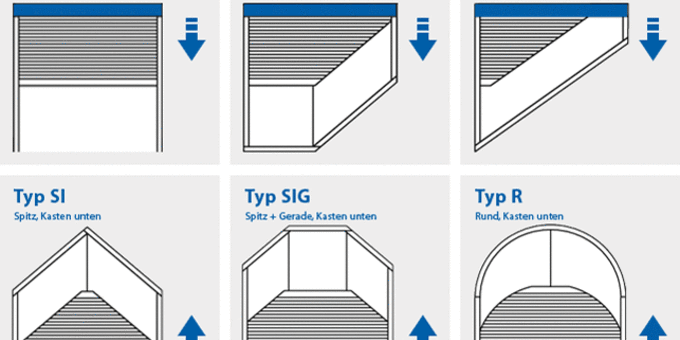

Formen & Laufrichtung
Die Fensterform bestimmt, wie der Rollladen läuft.
SCHANZ zeigt Grundformen sowohl mit Laufrichtung von unten als auch von oben. Welche Richtung technisch sinnvoll ist, ergibt sich in erster Linie aus der Fenstergeometrie.
Dreieck, Trapez, Giebel, Rund- und Bogenformen
asymmetrische Formen mit geraden Fensterteilen kombinierbar
Studio Star SO für durchgehend abgeschrägte Fenster
Kasten, Führung und Laufrichtung werden projektspezifisch festgelegt
Lichtwirkung
Voll-Profil oder Select Profil.
Das geschlossene Voll-Profil ist auf starke Abdunklung ausgerichtet. Das perforierte Select Profil lässt gestreutes Tageslicht in den Raum und verbindet Sonnen- und Hitzeschutz mit einer helleren Raumwirkung.
Voll-Profil: Schließen und Abdunklung im Vordergrund
Select Profil: Lichtschienen für reguliertes Tageslicht
beide Profilarten lassen sich projektbezogen kombinieren
bei Fenstern empfiehlt SCHANZ typischerweise jede dritte bis vierte Lamelle als Select-Lichtschiene
Farben
Sonderform heißt nicht Sonderfarbe.
Der Rollladenbehang ist in der Standardausführung silber eloxiert. Für Kasten, Blenden und Führungsschienen nennt SCHANZ Anthrazit-Perlglimmer, Schwarzbraun, Verkehrsweiß und Weißaluminium als Standardtöne.
Sonderfarben nach RAL, NCS oder DB auf Wunsch
Duraxal-Farbpalette von IGP für eloxalähnliche Farbtöne
Farbabstimmung auf Fensterrahmen, Dach und Fassade

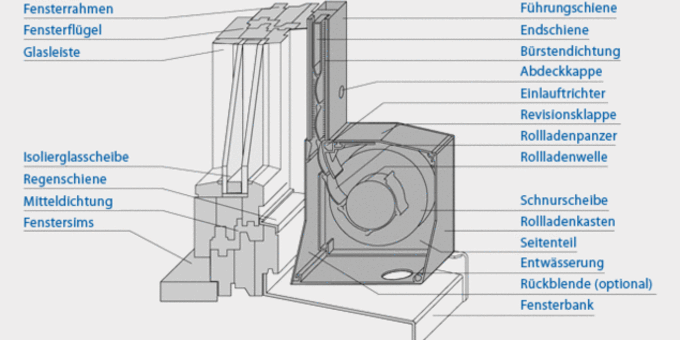

Technik
Kasten, Führung und Bedienung werden Teil der Planung.
Studio Star lässt sich in unterschiedlichen Höhen positionieren. SCHANZ dokumentiert verschiedene Kastengrößen, Einbaubeispiele und Montagesituationen; bei Nachrüstungen kann das System je nach Einbausituation ohne größere bauliche Veränderung ergänzt werden.
kompakter, projektspezifisch platzierter Rollladenkasten
Führung passend zu Winkel und Fensterform
elektrische Bedienung; manuelle Bedienung abhängig von Größe und Form
Bürstendichtungen an den Führungsschienen für geräuscharmen Lauf
PLANIGRAPH Planung
Erst Geometrie klären. Dann bauen.
Bei Sonderformen sind Aufmaß und technische Klärung entscheidend. PLANIGRAPH stimmt Fensterform, Winkel, Einbaufläche, Kastenposition, Laufrichtung, Profil, Farbe, Antrieb und Fassadenanschlüsse ab.
01
Aufmaß
Fensterform, Winkel und verfügbare Einbaufläche exakt erfassen.
02
Integration
Kasten, Führung, Profil und Farbe mit Fenster und Fassade zusammenbringen.
Rollladen-Reparatur
Steuerung & Automation
Sonnenschutz nachrüstenSCHANZ Schrägrollladen
Foto oder Plan genügt für den ersten Check.
Senden Sie uns die Fensterform, ungefähre Maße und ein Foto der Einbausituation. Wir klären, welche Studio-Star-Ausführung, Profilwahl und Einbaurichtung sinnvoll ist.
